Herkunftsort | Guangdong, China |
Markenname | YueXin |
Zertifizierung | ISO20653:2013;IEC60529:2013;IEC60598:2021;DIN40050-9:1993 |
Modellnummer | Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. |
Dokument | Produktbroschüre PDF |

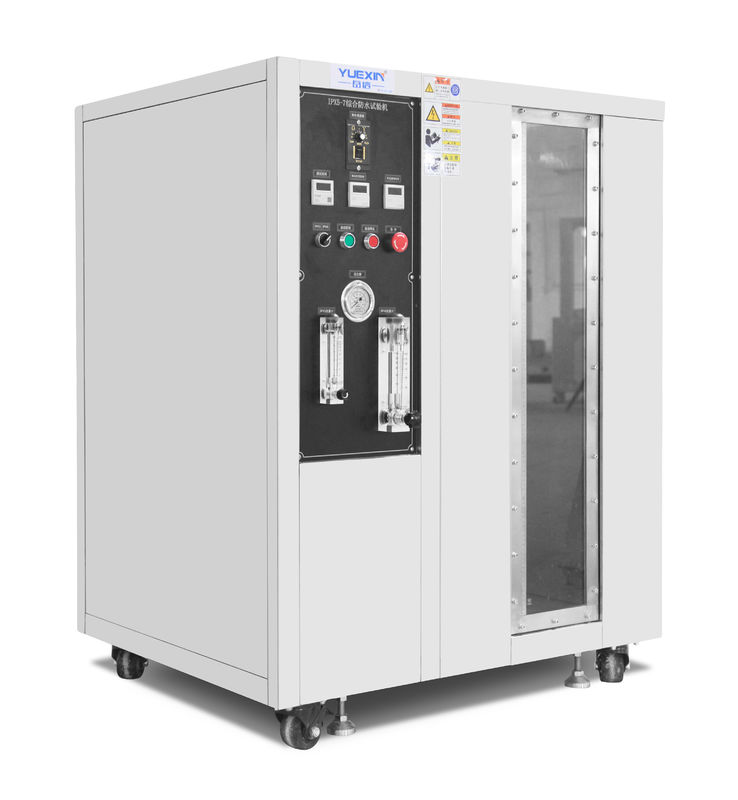

576L-Taste Regentestmaschine mit 304 Edelstahl für IPX5 IPX6 IPX7
Eigenschaften des Produkts:
1Diese Maschine eignet sich für IPX5, IPX6, IPX7 Wasserdichtheitstests.
2, Der Rumpf ist aus 304 Edelstahl gefertigt, um sicherzustellen, dass er bei der langfristigen Prüfung nicht rostet.
3, Die Größe des Wasserspeichers beträgt: 600-800-1200 mm ((kompatibel mit IPX7-Prüfkammer).
4Das höchste WasserIPX7 1,2 Meter beträgt; auf der Oberseite des Eintauchbehälters befindet sich eine Hebanlage, die für die Probenahme und -aufstellung geeignet ist.
5, Verwenden Sie einen Durchflussmesser, um die Durchflussrate so einzustellen, dass sie den Standardanforderungen entspricht: 12,5L/min±5% ((IPX5);100L/min±5% ((IPX6).
6, Die Drehzahl ist einstellbar und der Einstellbereich beträgt 1-5 R/min.
7, Der Plattenspieler ist mit einer Probenversorgung ausgestattet, die eine elektrifizierte Prüfumgebung für die Probe bieten kann.
8Die Unterseite ist mit Bremsrollen versehen, die für die Benutzer bequem zu bewegen und zu befestigen sind.
9Die Ausrüstung ist mit einem speziellen Sprühpistolhalter ausgestattet, um den Druck beim Handbetrieb zu verringern und die Prüfung bequemer zu gestalten.
10Das Beobachtungsfenster besteht aus 12 mm gehärtetem Glas (W200mm × H1100mm), das die Prüflage der Probe deutlich beobachten kann.
Gebrauch:
Die Hauptfunktion dieser Maschine besteht darin, die Wasserdichte verschiedener Gehäuse, einschließlich der Lampen, Geräte und Elektronik, zu bewerten.durch Wiederholung von Umweltszenarien wie Leicht- und SchwerwasserbesprühungenNach Abschluss der Prüfung wird eine Prüfung durchgeführt, um die Einhaltung der Wasserdichtungsnormen zu überprüfen.Damit werden Unternehmen bei der Verbesserung von Produktdesign und Fabrikprüfverfahren unterstützt..
Technischer Parameter:
Außenabmessungen | W1000 × D800 × H1400 mm |
Größe der Drehscheibe | W500 × D400 × H1400 mm |
Speichertankvolumen | 576L |
Durchmesser des Drehtisches | Ø600 mm |
IPX5 Durchmesser der Düse | Ø6.3 mm |
IPX6 Durchmesser der Düse | Ø12.5 mm |
Wasserfluss ((IPX5) | 12.5 ± 0,625 ((L/min) |
Wasserfluss ((IPX6) | 100 ± 5 ((l/min) |
Steuerung des Wasserflusses | Manuelle Einstellung durch Durchflussmesser |
Abstand zur Wasserspritze | 2.5-3m (( vom Bediener gesteuert) |
Befestigungsweg der Düse | mit einer Breite von mehr als 20 mm |
Ladelager für Drehtisch | 50 kg |
Höhe des Aufzugs des Drehtisches | Nichtheben (fest) |
Wasserbesprühungsmodus | Einwegwasserspray, nicht wiederverwertbar |
Beobachtungsfenster | Gehärtetes Glas (Stärke: 12 mm) |
Breite des Beobachtungsfensters | 200 mm |
Methode zur Einstellung des Wasserstandes | Einlass-/Abflussventil, manuelle Einstellung |
Belastungslage der Hebevorrichtung | 100 kg |
Steuerungssystem | (Touch) 7 "Touch-Bildschirm +PLC |
Stromversorgung | 380V/50HZ |
Probeversorgung | 220V/10A |
Nennleistung | 2.0 kw |
Einrichtungs- und Nutzungsbedingungen:
1, Standort der Installation:Die empfohlenen Abmessungen der Montageposition ≥W3500×D2500×H2500mm;
2, Stromversorgung: 380V / 50HZ (Dies ist verhandelbar und an die Kundenbedingungen angepasst), und die Länge des Stromkabels beträgt 2,5 m;
3, Wasserquelle: Der Lieferant liefert ein 6-Meter-Wasserrohr (Spezifikation DN15), und der Benutzer muss sicherstellen, dass die Wasserquelle innerhalb dieses Bereichs liegt (falls sie verlängert werden muss,Bitte erklären Sie im Voraus);
4, Drainage-Anforderung:Nutzer sollten im Vorfeld Drainage-Kanäle in der Baustelle errichten.
Liste der Zubehörteile:
Hinweis:
Aufgrund des technischen Upgrades entsprechen einige technische Parameter nicht der tatsächlichen Maschine, bitte entschuldigen Sie uns ohne weitere Ankündigung.
Detailbild:
Kontrollplatte
