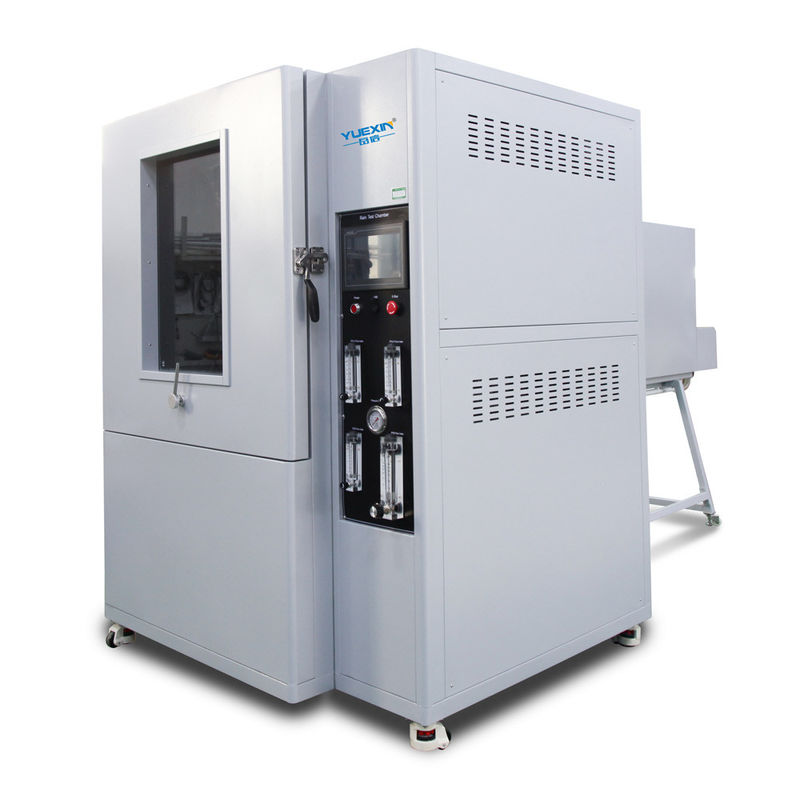

Hocheffiziente IPX1-9K R600 Regentestkammer für vielseitige wasserdichte Prüfungen

Hocheffiziente IPX1-9K R600 Regentestkammer für vielseitige wasserdichte Prüfungen

Allgemeine Angaben:

Produktpräsentation:

Die IPX1-9-Kammer stellt einen umfassenden wasserdichten Prüfrahmen dar, der sich über 10 Bewertungsebenen erstreckt: von IPX1 bis IPX9, einschließlich IPX4K, IPX6K und IPX9K.mit einer Breite von mehr als 20 mm,, auf IPX9, was Unverwundbarkeit gegenüber starken, hohen Temperaturen und Hochdruckwasserspritzen bedeutet, werden die wasserdichten Fähigkeiten der Kammer schrittweise verbessert.Jede nachfolgende Ebene bietet immer bessere wasserdichte Abschirmungen.

• An der Unterseite des Tropfbehälters befindet sich ein Schutzdeckel, um zu verhindern, dass der Kopf während des Betriebs von der Düse verletzt wird.
• Die Ausrüstung bedient sich eines hochwertigen Servomotors, um das Schwingrohr zu bewegen, so dass der Schwingwinkel präziser und der Lärm gering ist.
• Für die IPX5/6-Prüfung gibt es zwei Sprühmodi:Sprühwasser nach oben und unten und festes Sprühwasser⁵(Wasser von hinten nach vorne sprühen).
• Die Sprühdistanz ((IPX9/9K) kann manuell so eingestellt werden, dass sie der Norm entspricht (125±25mm).
• Die äußere Schicht des Wassertankes ist mit Wärmedämmstoff geprägt, um die Wärmeabgabe zu verringern und eine konstante Wassertemperatur zu gewährleisten.
• Die Durchflussrate wird automatisch durch einen elektronischen Durchflusssensor eingestellt, und die Durchflussdaten werden in Echtzeit auf dem Touchscreen angezeigt⁶.
• Verwenden Sie ein Druckmessgerät, um den Druck des Prüfwassers anzuzeigen.
• Die Steckdose (220 V, 10 A) für die Probe ist an der rechten Wand des Innenkästchens montiert, wodurch der Benutzer die Live-Prüfung der Probe bequem durchführen kann.Die Drehscheibe wird automatisch auf Vorwärts- und Rückwärtsdrehung eingestellt, um eine Wicklung zu verhindern⁷.
• Steuerung: 7-Zoll-Touchscreen + PLC, mit Yuexin selbst entwickelte Software, die auf mehrere Sprachen geschaltet werden kann⁸.
• Einstellung der Prüfzeit: 0-999min⁹.
• An der Unterseite befinden sich universelle Rollen, die eine gute Tragfähigkeit aufweisen und leicht zu bewegen und zu befestigen sind.

Umgebung:

Das IPX1-9-Wasserdichtungssystem erstreckt sich von der grundlegenden Widerstandsfähigkeit für Außenbeleuchtung bis hin zum erweiterten Schutz für Radfahren bei Regen, Tauchausrüstung,und UnterwasserfotografieEs ist wichtig, die richtige wasserdichte Einstufung zu wählen, die auf die tatsächliche Umgebung zugeschnitten ist.

Standardmerkmale für IPX1/2:

Standardmerkmale für IPX3/4K:

Standardmerkmale für IPX5/6K:

Standardmerkmale für IPX9K:

Anmerkung:

1 Die Bilder in diesem Dokument dienen lediglich der Referenz des Kunden und es kann Farbunterschiede zwischen dem tatsächlichen Modell und den Bildern geben.

2 Dieses Dokument listet nur einige Teststandards auf, was nicht bedeutet, dass andere Testanforderungen und -standards nicht durchgeführt werden können.

3 Nur eine Prüfung gleichzeitig. Das nächste Projekt kann erst nach Abschluss der aktuellen Prüfung durchgeführt werden.Wir können nach den Anforderungen der Benutzer multifunktionale maßgeschneiderte Testlösungen anbieten.

4 Die Standardlastgrenze des Drehplattes beträgt 50 kg, kann aber auch nach Bedarf angepasst werden.

5 Wenn die Probenhöhe 150 mm übersteigt, wird empfohlen, die Schwingen-Sprühmethode zu wählen.

6 Verwenden Sie den Durchflusssensor, um den Wasserfluss automatisch anzupassen, der Durchfluss wird nach den entsprechenden Prüfmöglichkeiten eingestellt und unterstützt keine benutzerdefinierten Einstellungen.

7 Bitte informieren Sie uns im Voraus, wenn die Spannung ((220V) nicht den tatsächlichen Bedürfnissen entspricht, damit wir Ihnen maßgeschneiderte Lösungen anbieten können.

8 Derzeit werden nur chinesische und englische Schnittstellen unterstützt; wenn andere Sprachen eingeführt werden, kann die Software aus der Ferne aktualisiert werden.

9 Es wird empfohlen, die Prüfzeit nach dem Prüfstandard festzulegen, da die Wassertemperatur aufgrund der langen Prüfzeit steigt, was sich auf die Testergebnisse auswirkt.

10 Die Daten werden anhand der Tropfffläche IPX1 berechnet:0.6×0.6×(0.001-0.0015) = 0,00036-0,00054 m3/min (das sind 0,36-0,54 L/min).

11 200 mm ist der in der Norm angegebene Abstand von der Düse zur Probe, und der Benutzer muss die Höhe des Drehplatzes anpassen, um den Abstand zu erfüllen.

12 Es können mehrere Spezifikationen von Pendelrohren zur Verfügung gestellt werden, bitte bestätigen Sie dies vor der Bestellung; wenn nach dem Kauf weitere Spezifikationen hinzugefügt werden,Die Ausrüstung muss zur Fabrik zurückgebracht werden, um Hardware und Programme zu ersetzen..

13 Die Spezifikationen des Schwingrohrs für den Regentest IPX3/4, wie in der folgenden Abbildung dargestellt:

14 Diese Entfernung ist der Bereich von der Düse bis zur Mitte des Drehplattes.

Da das IPX5-Wasserspray in parabolischer Form ist, ist der Wasserspraybereich unter dieser Höhe und die gemessene maximale Wassersprayhöhe nahe 550 mm.

16 Der Benutzer muss einen Luftkompressor im Voraus vorbereiten (empfohlene Gasspeicherkapazität > 40 L).

17 Die Bilder entsprechen möglicherweise nicht den tatsächlichen und dienen lediglich zur Benutzerreferenz.

Detailbild des Produkts:

Kontrollplatte
